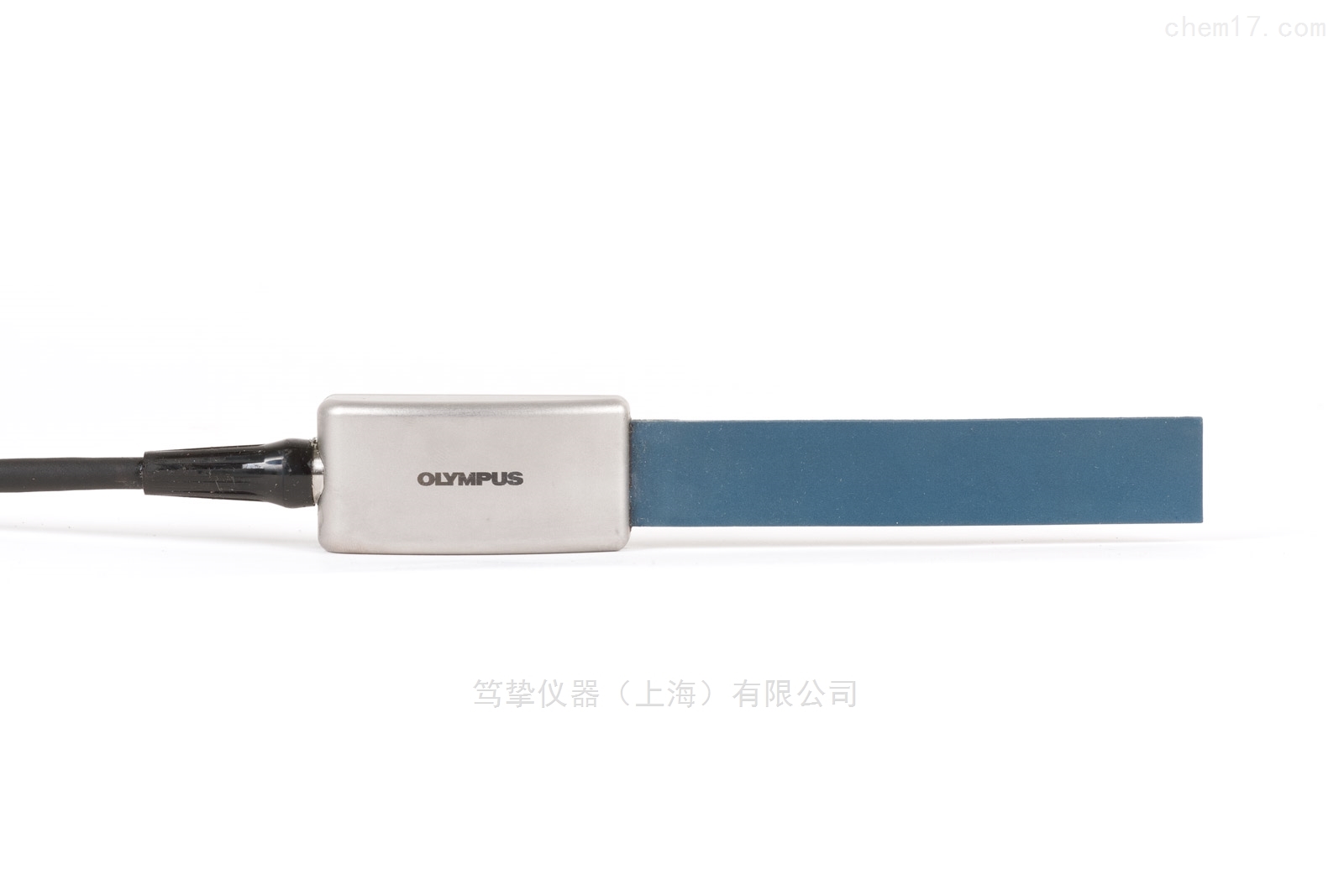

奥林巴斯柔性超声相控阵探头XACT-10036

奥林巴斯柔性超声相控阵探头XACT-10036

----用于检测形状复杂样件的柔性超声相控阵探头





超声相控阵技术可使用较高的分辨率迅速扫查较大的区域,但是标准的线性相控阵探头不能弯曲,因此不能紧附在样件的几何形状发生了变化的部位上。奥林巴斯开发了一种新型柔性超声相控阵探头,解决了这个检测难题。这款探头可以使用高分辨率为形状复杂的样件完成厚度成像操作。可使用这种探头进行检测的潜在应用包括对弯头、弯管、喷嘴或任何其它带有多变几何形状的样件所进行的检测。

奥林巴斯设计和制造的新款柔性相控阵探头不仅具有灵活柔软性及机械整合性,还为用户提供了更为优质的声学特性。探头由SC 1-3柔性复合材料制成,具有灵活柔软性、适当的声学阻抗,以及可伸缩的性能。



柔性超声相控阵探头有以下参数:

U8编码工件编号频率(MHz)晶片数量晶片间距(毫米)激活孔径(毫米)晶片高度(毫米)
Q3300182XACT-100365641646





用于检测形状复杂样件的柔性超声相控阵探头用于检测形状复杂样件的柔性超声相控阵探头用于检测形状复杂样件的柔性超声相控阵探头


:奥林巴斯柔性相控阵探头的不同视图



我们通过将探头围绕2英寸半径的曲面弯曲500次,每分钟10个循环的操作,测试了探头的机械整合性。探头的所有晶片都能持续出色地发挥效用,而且没有发现晶片有任何损坏。这款探头的声学属性也得到了测试。正如任何标准的相控阵探头一样,柔性探头使用相同的参数也会生成声束。柔性探头生成不带栅瓣的±30度偏转的纵波声束。

超声脉冲的相对带宽大约为65%,中心频率为5.0 MHz。对于腐蚀成像或厚度成像来说,考虑到探头的柔性优势,这点差强人意之处可以接受。当探头与金属部件直接接触时,盲区一般为5毫米。在使用了诸如Aqualene的延迟块时,盲区可被减少到2到3毫米。

柔性相控阵探头具有检测形状复杂样件的能力,如:弯头。它可以扫查具有变化性几何形状的复杂部件,并可以使用高分辨率完成工件厚度的成像操作。柔性探头与标准的相控阵探头一样,可以进行扇形和线性扫查。
