OmniScan MX2相控阵超声波探伤仪应用注释

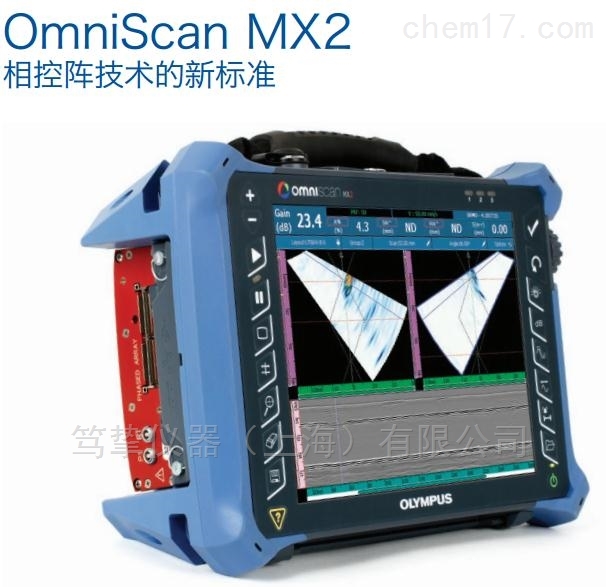

OmniScan MX2相控阵超声波探伤仪应用注释





相控阵(PA)仪器可快速生成被测材料内部结构的详细的横截面图像,奥林巴斯生产的相控阵(PA)仪器可进行快速检测,并生成被测工件内部结构的、详细的横截面图像。相控阵技术使用多个超声晶片及电子时间延迟,创建可以电子方式传播、扫描、扫查及聚焦的声波,以进行快速检测、完整的数据存储,以及多角度的检测。相控阵技术可提供极为可靠的测量结果。



OmniScan MX2现在不仅可以与带有一个UT通道的新型相控阵模块(PA2)及一个用于TOFD(衍射时差)检测的新型双通道常规超声模块(UT2)配套使用,还可以使用新的软件程序。这些软件程序更进一步提高了业已极为成功的OmniScan MX2平台的性能。

奥林巴斯用途广泛的焊缝解决方案使用多种技术及扫查工具,可使用户以极高的生产效率完成检测任务。相控阵、衍射时差以及常规超声等技术可被单独使用,也可以组合在一起使用,以在检测中覆盖整个焊缝,并获得极高的探出率。





压力容器的焊缝检测
用户可以使用一台OmniScan PA和一个如HSMT系列的手动扫查器,或一个如WeldROVER的电动扫查器,通过单次扫查,对压力容器的焊缝进行一次完整的检测。如果在单次检测过程中将TOFD和PA结合起来使用,与常规的光栅扫查或射线成像技术相比,将会大大减少检测时间。此外,用户还可以即时得到检测结果,这样就可以随时发现有关焊接设备的问题,并对问题马上进行解决。

复合材料检测
由于层压复合材料制成的工件具有各种不同的形状和厚度,因此对这些工件的检测可谓是一种挑战。
Olympus为碳纤维增强聚合物材料结构的检测提供了完整的解决方案。这些解决方案基于OmniScan探伤仪、GLIDER™扫查器,以及专为CFRP平面和曲面检测设计的探头和楔块。

小直径管件的焊缝检测
与COBRA手动扫查器一起使用时,OmniScan探伤仪可以检测外径范围在0.84英寸到4.5英寸的管件。这款手动扫查器的外形极为细窄,因此可以进入到狭窄的空间对管道进行检测。被测管件与其周围物体,如:配管、支架或框架之间的距离可以小到12毫米(0.5英寸)。

手动和半自动腐蚀成像

OmniScan PA系统与HydroFORM扫查器配套使用的目的,是为探测出由于腐蚀、磨蚀、侵蚀而造成的壁厚减薄情况,提供Z佳检测方案。此外,这个系统还可探测出壁内损伤,如:氢致起泡或制造过程中产生的分层,而且可清楚区分这些异常现象与壁厚减薄的情况。
在这项应用中,相控阵超声技术具有检测速度快、数据点密度适当,以及检出水平高等特点。



新型不锈钢楔块(左侧)具有更短的接触距离(3毫米),可以更好地覆盖焊缝区域。

COBRA小直径管道扫查器可以使用适当的楔块、线缆和探头进行TOFD检测。
